ВНИМАНИЕ! Для расчета стоимости табло и корректной работы на светофорном объекте, необходимо предоставить техническое задание и учесть особенности эксплуатации.1. Наличие кнопки пешехода (ТВП) на перекрестке? Нет или Да (указать тип контроллера, наличие интерфейса RS485 или питание только от светофорных модулей).2. Требуется ли звуковое сопровождение работы табло? Нет или Да (указать тип ЗС или УЗГСО).3. Требуется ли дополнительный интерфейс RS485? Нет (стандартная работа только от сигналов светофора) или Да (Указать тип контроллера и протокол)
Табло обратного отсчета времени ТООВ-2 (производственные обозначения модификаций табло ТООВ-2, ТООВ-УЗС-2, ТООВ-3С-2 и другие) предназначено для обеспечения водителей транспортных средств и пешеходов информацией о времени, оставшемся до окончания действия разрешающего сигнала светофора.
Электронное табло ТООВ может использоваться в составе светофорных объектов, управляемых контроллерами любого типа, т.к. для получения информации о времени действия разрешающего сигнала светофора используется способ контроля времени наличия питающего напряжения на зеленой секции светофора.
Расшифровка дополнительных опций
У - универсальное табло,
РИ - радиоинтерфейс связи с дорожным контроллером,
ПИ - проводной интерфейс связи с дорожным контроллером,
1 - одноцветное табло, желтое свечение,
3 - трехцветное табло (желтое свечение отчёт времени, "ЖДИТЕ" красное свечение, "ИДИТЕ" зелёное свечение),
УЗГСО (ЗГСО) - устройство звукового и голосового сопровождения,
РТ - система информирования маломобильных групп населения "Говорящий город".
Табло серии ТООВ (арт.80) разработаны по поручению губернатора Санкт-Петербурга, на основании технического задания ГУ «Дирекция по Организации Дорожного Движения Санкт-Петербурга». ТУ на ТООВ согласованы в Департаменте по ОБДД МВД России, г. Москва. ТООВ сертифицировано, производство ТООВ сертифицировано по стандарту ISO 9001. ТООВ соответствуют требованиям ГОСТ Р 52289-2004. На сегодняшний день в эксплуатации более 7000 ТООВ. За всё время эксплуатации гарантийный ремонт потребовался менее 0,5% от общего количества установленных ТООВ. Поставляются более чем в 30 городов России.
Технические параметры:
-
Табло управляется от сигнала светофора. Табло анализирует длительность сигнала и полного цикла дорожного контроллера по сигналу светофора, при необходимости производит автоподстройку.
Внимание! для работы табло на перекрестке (переходе) оснащенным ТВП табло вызова пешехода (кнопка пешехода), необходимо при производстве предусмотреть адаптацию табло с учетом особенностей получения информации о сигнале с сигналов светофора или по интерфейсу RS485 от контроллера - дополнительная опция указывается при заказе.
-
Диапазон напряжения питания переменного тока частотой 50 Гц: от 160 до 242 В.
-
Потребляемая мощность: не более 20 Вт.
-
Климатическое исполнение по ГОСТ 15150-69 УХЛ1.
-
Диапазон рабочих температур: от -60 до +45°С (-40С..+50С для табло с УЗГСО).
-
Допустимая относительная влажность при температуре +25°С до 98%.
-
Механическое исполнение по ГОСТ 17516.1-90: М1.
-
Степень защиты оболочки табло по ГОСТ 14254: IP64.
-
Масса табло в сборе с козырьком и кронштейном: не более 4,5 кг.
-
В комплекте универсальный кронштейн с антикоррозийным покрытием.
-
Длина соединительного кабеля 4 м.
-
Цвет свечения: красный и зелёный; яркость одного сегмента цифры информационного светодиодного поля табло, не менее 3,3 Кд (зеленый) и 1,9 Кд (красный).
-
Угол видимости информационного поля табло, при котором яркость уменьшается не более чем на 50%, не менее 90 градусов.
-
После включения зелёного сигнала светофора, для сохранения главенствующей роли светофора в управлении дорожным движением, отображение отсчёта времени выполняется с задержкой, сек..1 ÷ 1,5.
-
Средний срок службы до заводского ремонта не менее 10 лет.
-
Полный срок службы не менее 25 лет.
-
Комплект поставки: табло ТООВ в сборе с солнцезащитным козырьком и соединительным кабелем, паспорт.
-
Гарантийный срок – 24 месяца.
- Настройка табло с помощью внешнего программатора (поставляется отдельно):
- "Универсальный проводной программатор (арт.80)" (программирование табло, без голосового сопровождения) или
- "Универсальный радиоадаптер (программатор) (арт.80)" (программирование любых табло , включая с УЗГСО, голосовое сопровождение)
-
Опция под заказ встроенное программируемое устройство звукового сопровождения ЗС (опционально).
- Уровень звука сигнала перехода при максимальном уровне громкости: 90 дБА.
- Частота звукового сигнала перехода: 2300±50 Гц.
- Частота повторения звукового сигнала перехода (указывается при заказе табло) не менее 2 Гц
Дополнительная функция, которую выполняет табло: оповещение пешеходов, ожидающих возможности перехода проезжей части, о наличии зелёного сигнала пешеходного светофора путём излучения прерывистого звукового сигнала многократного повторения. В утреннее и вечернее время суток звуковой сигнал излучается на пониженной громкости, в ночное время суток
– отключается полностью. Если установленное на предприятии – изготовителе значение уровня громкости не подходит для определённого перекрёстка, оно может быть изменено обслуживающим персоналом с помощью специального пульта для программирования УЗС "Триоль", который приобретается дополнительно.
-
Опция под заказ встроенное программируемое устройство голосового и звукового сопровождения зеленого сигнала и сигналом ориентирования для инвалидов по зрению (опционально, рекомендован в рамках "Федеральной целевой программы развития доступной среды для инвалидов").
- Уровень звука сигнала перехода при максимальном уровне громкости: 90 дБА.
- Частота звукового сигнала перехода: 2300±50 Гц.
- Частота повторения звукового сигнала перехода (указывается при заказе табло) не менее 2 Гц
Дополнительная функция, которую выполняет табло: оповещение пешеходов, ожидающих возможности перехода проезжей части, о наличии зелёного сигнала пешеходного светофора путём излучения прерывистого звукового сигнала многократного повторения. В утреннее и вечернее время суток звуковой сигнал излучается на пониженной громкости, в ночное время суток
– отключается полностью. Если установленное на предприятии – изготовителе значение уровня громкости не подходит для определённого перекрёстка, оно может быть изменено обслуживающим персоналом с помощью специального пульта для программирования УЗС "Триоль", который приобретается дополнительно.
-
Опция под заказ - наличие интерфейса RS485 для дополнительного управления от дорожного контроллера в системе АССУД (опция предусматривает совместимость только с протоколами дорожных контроллеров типа "СПЕКТР" и УК.4, для совместимости с другими устройствами и контроллерами необходимо предоставить протокол обмена данными данных устройств)

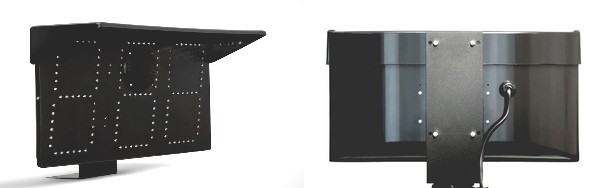

Конструкция табло ТООВ
Электронные компоненты, составляющие схему ТООВ, заключены в корпус из ударопрочного пластика, на передней панели которого расположено информационное поле из светодиодов зеленого и красного цвета повышенной яркости. Информационное поле электронного табло предназначено для отображения интервалов времени от 0 минут 00 секунд до 9 минут 59 секунд, причем во время действия разрешающего сигнала светофора отображение времени на индикаторе ТООВ производится зеленым цветом, а запрещающего красным цветом.
Корпус табло ТООВ снабжен солнцезащитным козырьком, предназначенным для предотвращения засветки передней панели ТООВ солнечным светом, что может привести к недостаточной разборчивости отображаемой на ТООВ информации.
Ввод соединительного кабеля в корпус ТООВ осуществляется через брызгозащитный сальник, расположенный на задней стенке корпуса.
Установка ТООВ Возможны различные варианты монтажа ТООВ – на светофорном столбе, на столбе освещения и на стене здания.
Работа табло ТООВ
1.1 После монтажа и подключения табло, необходимо подать питание на контроллер и перевести его в режим работы по программе (режим управления дорожным движением по заданной в контроллере программе переключений фаз). Табло перейдёт в режим автонастройки.
1.2 В режиме автонастройки на табло ничего не отображается. При этом в табло ТООВ производится определение значений длительности полного цикла работы светофора, в табло ТООВ-К (адаптированные для работы с "кнопкой пешехода") – длительности горения только зелёного сигнала светофора. При совпадении текущего значения длительности с предыдущим значением (точность определения – ±1 сек.), в следующем цикле работы светофора табло перейдёт в нормальный режим работы.
1.3 В нормальном режиме работы во время горения зелёного сигнала светофора, на табло отображаются показания обратного отсчёта времени, оставшегося до окончания горения этого сигнала. А во во время горения красного сигнала светофора, на табло отображаются показания обратного отсчёта времени, оставшегося до окончания горения этого сигнала.
1.4 Во время мигания зелёного сигнала светофора, светодиоды табло мигают в такт этому сигналу для большего привлечения внимания водителей транспортных средств и пешеходов к тому, что скоро произойдет переключение на красный сигнал светофора. Обратный отсчет времени осуществляется таким образом, что к моменту окончания мигания зелёного сигнала, на табло отображается значение «0:00».
1.5 Если текущее значение длительности цикла работы светофора (или текущее значение длительности горения зелёного сигнала светофора – для ТООВ-К) изменится по отношению к предыдущему значению длительности более чем на 2 сек., например, при переводе контроллера светофора в режим ручного управления, то табло перейдёт в режим автонастройки (см. п. 1.2).

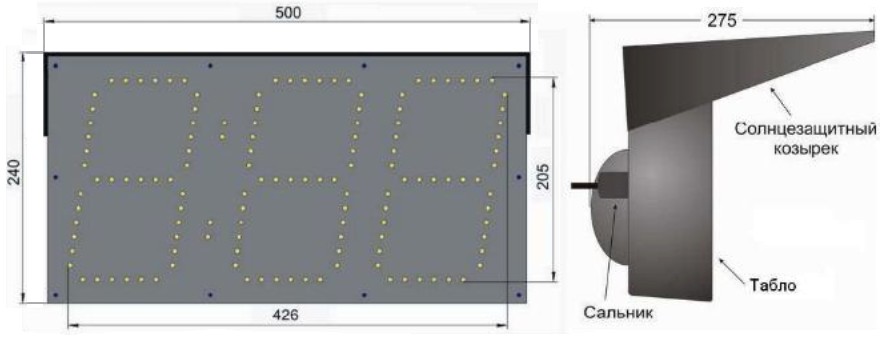

Чертеж табло ТООВ

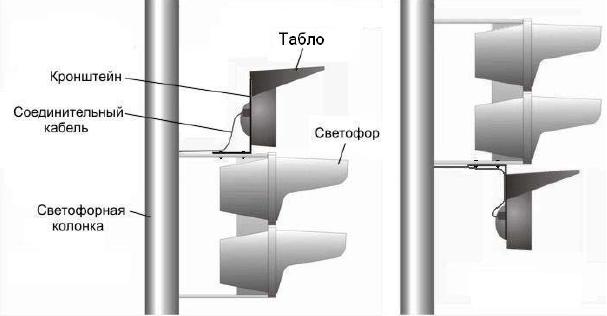

Монтаж табло ТООВ
Настройки для табло ТООВ с УЗС

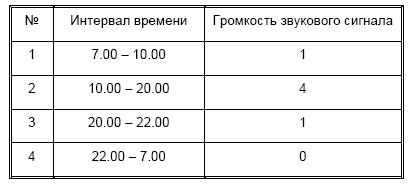

В утреннее, дневное, вечернее и ночное время суток громкость излучаемого табло звукового сигнала различна. В таблице приведены значения границ интервалов времени и соответствующие этим интервалам значения уровней громкости звукового сигнала, установленные предприятием - изготовителем табло. Все эти значения, а также значения часов реального времени можно изменить с помощью дополнительного пульта для программирования УЗС. Значение уровня громкости может быть установлено в диапазоне от 0 до 15 условных единиц, при этом значение 15 соответствует максимальной громкости, а значение 0 – полному отключению звукового сигнала в выбранное время суток. Установленные значения границ интервалов времени и соответствующие этим интервалам значения уровней громкости звукового сигнала сохраняются в энергонезависимой памяти табло в течение неограниченного времени. Перевод часов реального времени с «летнего времени» на «зимнее время» и наоборот происходит в табло автоматически.
