Технические характеристики
| Описание | Пульт предназначен для 6-х зонного управления светодиодными источниками света.
Позволяет:
▪ включать и выключать свет,
▪ регулировать яркость,
▪ включать динамические программы смены цвета.
Для управления лентами или светильниками необходим комплект
Сенсорный пульт 6 зон (арт.50-7640), цена - 4 500 руб.
Контроллер LED (RGB, 12В/180Вт, 24В/360Вт)(арт.50-7620), цена - 2 820 руб.
Пульт совместим с контроллерам:
Контроллер LED (RGBW, 12В/240Вт, 24В/480Вт)(арт.50-7621), цена - 4 780 руб.
Контроллер LED IP66 (RGBW, 12В/240Вт, 24В/480Вт)(арт.50-7622), цена - 5 310 руб. | | Электрические параметры | Контроллер RGB:
Выходное напряжение DC12...24В
3 канала (RGB, общий анод "+V")
Контроллер RGBW:
Выходное напряжение DC12...24В
4 канала (RGBW, общий анод "+V")
| | Цена базовая с НДС | звоните | | Цена оптовая с НДС | звоните |
Основные сведения
Многофункциональный 6-ти зонный радиочастотный пульт дистанционного управления,предназначенный для управления 3-х канальными RGB или 4-х канальными RGBW контроллерами.
Пульт может использоваться для управления различными светодиодными источниками света, такими как:
светодиодная лента, светодиодные светильники, линейные прожекторы и другие устройства.
Возможно использование пульта с Wi-Fi диммерами и WiFi роутером (трансмиттером) для одновременного управления как с пульта, так и с мобильных устройств.

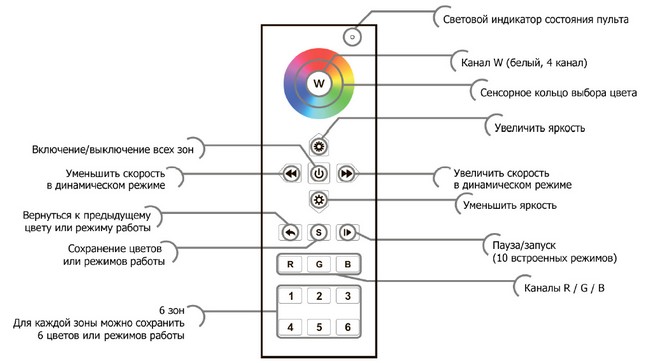

Пульт ДУ удобен и прост в эксплуатации. Вы можете выбрать нужный цвет одним нажатием сенсорного цветового кольца.
Дополнительные кнопки прямого включения белого, красного, зеленого и синего цветов.
Возможность записи до 6-ти цветов или режимов для каждой зоны.
Подключение оборудования
Внимание! При монтаже оборудования светодиодного освещения во избежании поражения электрическим током перед началом работ отключите электропитание. Все работы должны проводиться только квалифицированным специалистом.
▪ Отключите электропитание.
▪ Подключите провода от светодиодной ленты к соответствующему выходу контроллера.
▪ Подключите провода от выхода источника питания к соответствующему входу контроллера.
▪ Убедитесь, что всё подключено правильно, соблюдена полярность и провода нигде не замыкаются.
▪ Включите электропитание.

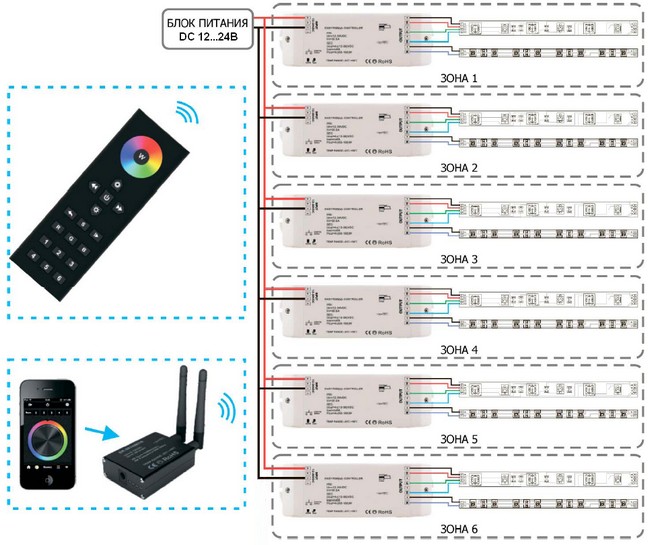

Схема подключения
Привязка пульта ДУ к контроллеру
▪ Перед использованием пульта необходимо выполнить его привязку к контроллерам. Для этого необходимо сделать следующее:
▪ Выведите пульт из режима ожидания, нажав любую кнопку, кроме сенсорного кольца выбора цвета.
▪ Нажмите и отпустите кнопку привязки на контроллере.
▪ Нажмите на пульте кнопку зоны, к которой нужно привязать контроллер.
▪ Проведите пальцем по сенсорному кольцу выбора цвета.
▪ Подключенная к контроллеру светодиодная лента мигнет, что будет означать успешную привязку.
▪ Проверьте управление лентой с пульта.
▪ Для отмены привязки нажмите и держите нажатой кнопку привязки на контроллере не менее 5 секунд, пока подключенная светодиодная лента не выключится.
▪ Для привязки контроллеров к другим зонам проделайте вышеописанную операцию для каждого контроллера, выбирая нужные зоны.

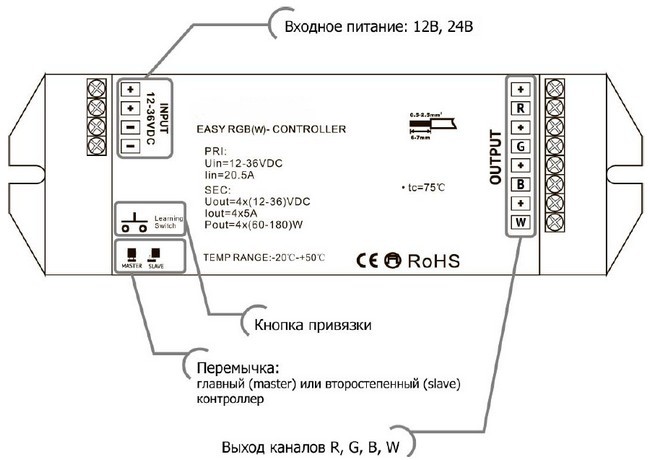

▪ В каждой зоне может быть только один главный контроллер, остальные – второстепенные. Замкните контакты перемычкой, чтобы сделать контроллер главным. На второстепенных контроллерах контакты не должны быть замкнуты. Через некоторое время главный контроллер синхронизирует работу контроллеров своей зоны. Это необходимо для синхронной смены цвета на всех контроллерах одной зоны.
|
