Светомузыкальный светодиодный контроллер LED RF-4 АУДИО (RGB-аудиоконтроллер LED) предназначен для управления светодиодными RGB-светильниками, прожекторами, модулями, линейками и содержит усовершенствованную схему, позволяющую управлять цветом и яркостью с помощью источника внешнего аудиосигнала - от плеера, медиапроигрывателя или микрофона, а также по прошитым в контроллер программам.
Купить RGB светомузыкальный контроллер - это простое решение для создания цветомузыки в кафе, ресторане или дома!
Управление светомузыкальным светодиодным контроллером осуществляется с помощью дистанционного радиопульта (433 Мгц). На контроллере есть регулировка чувствительности звука. Светомузыкальный LED контроллер имеет раздельные входы для микрофона и сигнала с плеера (медиапроигрывателя).
Приложение 1. Габаритные размеры корпуса светомузыкального аудио-контроллера RF-4
Металлический корпус аудиоконтроллера из алюминиевого сплава.
Степень защиты IP30, 108х63х28мм, Масса: 0.2кг.
Приложение 2. Подключения светомузыкального аудио-контроллера RF-4 к LED нагрузке. Удобные для подключения маркированные терминальные винтовые клеммы на корпусе светомузыкального контроллера, стандартный аудиовход и встроенный микрофон. Сечение провода кабеля зависит от мощности нагрузки (допускается падение не более 1В). Соответственно, чем толще сечение кабеля тем меньше потери и тем дальше можно удалить светодиодные светильники от контроллера.
Подключение питания к контроллеру.
Подключение нагрузки(LED светильников) к контроллеру

Подключение аудио входа контроллера к аудиосигналу

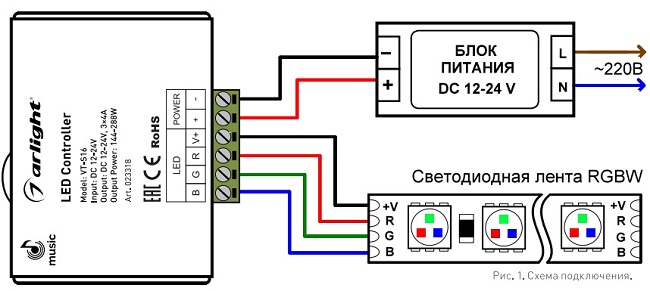

Схема подключения контроллера

Приложение 3. Сценарии и работа светомузыкального светодиодного контроллера RF-4
1. Подключите RGB светодиодные светильники к контроллеру согласно схеме подключения и убедитесь в отсутствии коротких замыканий.
2. Подключите внешнее питание от источника напряжения DC 12-24V (в соответствии с рабочим напряжением нагрузки). Установите в пульт контроллера батарейку.
3. Подключите источник аудиосигнала к аудиовходу контроллера. ВНИМАНИЕ: При одновременном подключении 2-х источников (MIC и AUDIO) контроллер будет воспринимать только сигнал со входа AUDIO. Для управления микрофоном отключите вход AUDIO.
4. Управление контроллером* (может отличатся от модификации прошивки и версии пульта)
