Контроллер К220-4х750Вт-IP54 программируемый (арт.09/33-9388)


Технические характеристики


ОписаниеУниверсальный световой контроллер программируемый для управления Белт Лайт, дюралайтом, светодиодными и ламповыми занавесами, сетками, бахромой, гирляндами с рабочим напряжением 220В. Возможность синхронизации двух и более контроллеров (под заказ).
Электрические параметрыРабочее напряжение 220В, 50Гц. Выход контроллера 4 канала 220В. Максимальная нагрузка на канал 750Вт (3,4А). Суммарная максимальная нагрузка 3000Вт. 20 программ управления, программируемый, пульт ДУ (под заказ +600 руб). Степень защиты - IP54, габаритные размеры 145х90х55мм.
Цена базовая с НДСзвоните
Цена оптовая с НДСзвоните


      Назначение

    Контроллер представляет собой автомат, предназначенный для получения светодинамических эффектов в световой рекламе и интерьерной подсветке. Изделие предназначено для активной и емкостной нагрузки в виде светодиодных ламп.
    Контроллер выполнен в алюминиевом влагозащищенном корпусе. Внутри корпуса имеется светодиодная индикация каналов. При использовании ДУ (под заказ) имеется возможность выбора и запоминание программы, настройка скорости исполнения, включение и выключение. С контроллером поставляется программа, кабель для программирования.

    Программирование контроллера
Контроллер программируется через порт USB с помощью программы "DynamicLight", что позволяет создавать сценарии светодинамических эффектов и динамику любой сложности в кратчайшие сроки.

    Синхронизация контроллеров
С целью расширения количества каналов или увеличения нагрузки на канал возможна синхронизация контроллеров. В этом случае один контроллер переводиться в режим ведущего "master", остальные работают в режиме "slave". Каждый контроллер программируется индивидуально. Контроллеры соединяются между собой 2-х жильным кабелем или витой парой UTP.

При заказе указать необходимость синхронизации контроллеров.
Пульт ДУ поставляется отдельно.

    Технические характеристики

- Количество каналов - 4
- Максимальный ток канала - 3,4А (750Вт)
- Суммарная мощность - 3000Вт
- Напряжение питания - 220В
- Количество предустановленных программ - 20
- Порт USB для программирования контроллера
- Время шага программы 0,02 сек...2 мин
- Рабочая температура -30...+40 градусов
- Степень защиты - IP54
- Габаритные размеры - 145х90х55мм
- Вес - 0,5 кг.

    Требование по подключению

    Подключение изделия производится только специалистом. При установке необходимо обеспечить доступ воздуха к контроллеру для обеспечения нормального вентиляционного режима.
    Подключите контроллер и источники света в соответствии со схемой. Все провода перед подключением необходимо зачистить от изоляции и облудить.
    ВНИМАНИЕ! Для защиты от перегрева необходимо следить, чтобы подключаемая мощность на канал не превышала паспортную. В противном случае при кратковременном замыкании в нагрузке предприятие-изготовитель ответственности не несет.

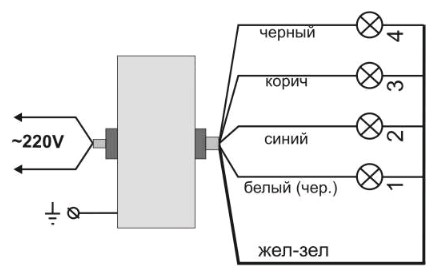

    Схема подключения



    Световые схема контроллера

 1    Точка
 2    Заполнение
 3    Чейзинг асимметричный
 4    Пульсирующая точка
 5    Волна
 6    Три точки (с возвратом)
 7    Три точки (по кругу)
 8    Пульсации
 9    Волна
10   Две пульсирующие точки
11   Заполнение, мигание
12   Двойная волна
13   Сборка
14   Движение из центра
15   Заполнение
16   Комета
17   Заполнение - убывание
18   Три точки
19   Сборка-разборка
20   Чейзинг плавный
