Назначение Контроллер представляет собой
автомат, предназначенный для получения светодинамических эффектов в
световой рекламе и интерьерной подсветке. Изделие предназначено для
активной и емкостной нагрузки в виде светодиодных ламп.
Контроллер выполнен в пластиковом влагозащищенном корпусе. На плате (внутри корпуса)
имеется светодиодная индикация каналов.
Программы дискретные. При использовании ДУ имеется возможность выбора и запоминание
программы, настройка скорости исполнения, включение и выключение.
Возможность изменения предустановленных программ Контроллер имеет возможность изменить прошитые на заводе программы, путем подключения USB кабеля к контроллеру и использования программы светодинамических эффектов
DynamicLight. USB кабель в комплект к контроллеру не входит.
Синхронизация контроллеров С
целью расширения количества каналов или увеличения нагрузки на канал
возможна синхронизация контроллеров. В этом случае один контроллер
переводиться в режим ведущего "master", остальные работают в режиме
"slave". Контроллеры
соединяются между собой 2-х жильным кабелем или витой парой UTP.
Технические характеристики- Количество каналов - 16
- Максимальный ток канала - 1,6А (350Вт)
- Суммарная мощность - 5600Вт
- Напряжение питания - 220В
- Количество программ - 20
- Время шага программы 0,02сек...2мин
- Рабочая температура - минус 30...плюс 40 градусов
- Степень защиты - IP54
- Габаритные размеры одного блока - 200х160х90мм
- Вес - 1кг
Требование по подключению
Подключение изделия производится только специалистом. При установке
необходимо обеспечить доступ воздуха к контроллеру для обеспечения
нормального вентиляционного режима.
Подключите контроллер и
источники света в соответствии со схемой. Все провода перед подключением
необходимо зачистить от изоляции и облудить.
ВНИМАНИЕ!
Для защиты от перегрева необходимо следить, чтобы подключаемая мощность
на канал не превышала паспортную. В противном случае при кратковременном
замыкании в нагрузке предприятие-изготовитель ответственности не несет.

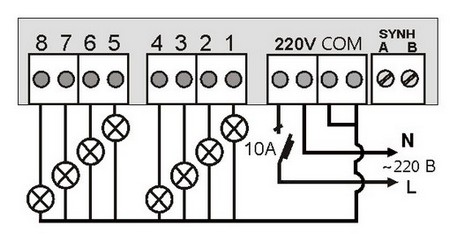

Схема подключения

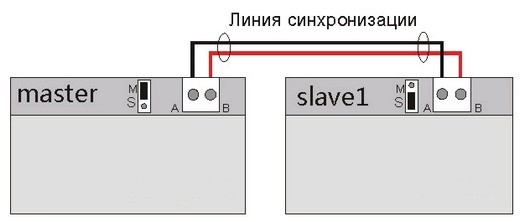

Синхронизация блоков контроллера

Световые схема контроллера
1 Точка
2 Заполнение
3 Чейзинг асимметричный
4 Пульсирующая точка
5 Волна
6 Три точки (с возвратом)
7 Три точки (по кругу)
8 Пульсации
9 Волна
10 Две пульсирующие точки
11 Заполнение, мигание
12 Двойная волна
13 Сборка
14 Движение из центра
15 Заполнение
16 Комета
17 Заполнение - убывание
18 Три точки
19 Сборка-разборка
20 Чейзинг плавный
