DMX декодер LED 4 канала (с режимом RGBW контроллера) (арт.50-7684)


Технические характеристики


Описание
Декодер DMX 512 - RGBW с режимом автономной работы (9 программ).
▪ Преобразователь цифрового сигнала DMX-512 в RGBW (4 канала с PWM, ШИМ модуляция).
▪ Наличие параллельного выхода DMX-512 для транзитного подключения.
▪ Подключение DMX разъемы XLR3 и RJ45
▪ Ручной выбор адреса DIP-переключателем.
▪ Опция автономной работы декодера в режиме встроенного RGBW LED контроллера, по предустановленным сценариям (7 статических и 2 динамических, для тестовой работы подсветки).
Электрические параметрыВход: сигнал DMX-512;
Рабочее напряжение DC 12В/24В (питание= выход);
Выход декодера: 4 канала (RGBW, общий анод "+V"); Максимальная нагрузка: 4А на канал, 192Вт(DC12V), 384Вт(DC24V).
Цена базовая с НДСзвоните
Цена оптовая с НДСзвоните


1. Предназначен для работы со светодиодными источниками света, поддерживающими управление ШИМ, например, светодиодной лентой.
2. 4 канала для подключения нагрузки.
3. Управляется цифровым сигналом DMX.
4. Использует 4 DMX адреса.
5. Соответствует международному стандарту DMX512.
6. Компактные размеры, прочный корпус.

Разъемы подключения

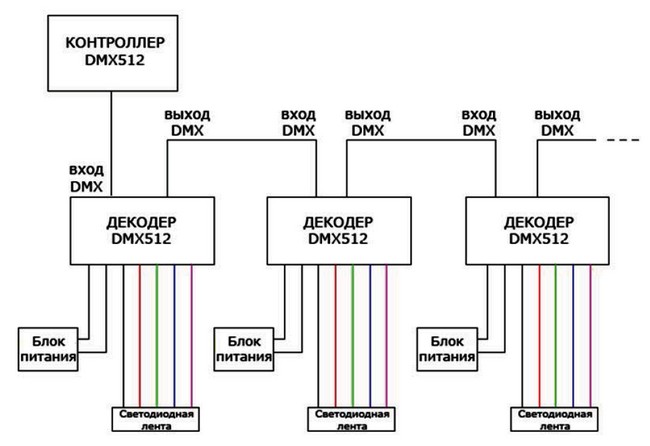

Схема подключения

• Соблюдайте полярность при подключении оборудования.
• Устанавливайте оборудование в хорошо проветриваемом месте. Не устанавливайте устройство в закрытые места, например, книжная полка или подобные. Не допускается установка вблизи нагревательных приборов. Температура корпуса во время работы устройства не должна превышать +50°C.
• Для питания устройства используйте блок питания с выпрямленным стабилизированным выходным напряжением величиной 12 или 24 В, соответствующее подключаемой нагрузке.
• При расчете системы необходимо учитывать запас по мощности в 20% для блока питания и контроллера.
• Перед включением убедитесь, что схема собрана правильно, соединения выполнены надежно, замыкания отсутствуют.
• Не используйте изделие в помещениях с повышенной влажностью, а также в помещениях с повышенным содержанием химически активных веществ. Не допускайте попадание воды на корпус устройства.





• Внимательно прочтите инструкцию и следуйте всем требованиям и рекомендациям.
• Отключите электропитание.
• Подключите светодиодный источник света и сигнал DMX к соответствующим разъемам декодера.
• Подключите к декодеру блок питания
• Убедитесь, что схема собрана правильно, соблюдена полярность, и провода нигде не замыкаются.
• Включите электропитание.

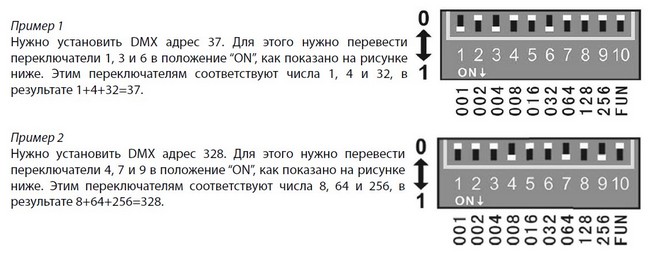

Настройка DMX адреса декодера

Каждый DMX декодер использует 4 DMX адреса. Значение первого из 4-х адресов выставляется с помощью DIP-переключателей, расположенных на корпусе декодера. Адрес равен сумме чисел, соответствующих включенным переключателям 1-9. Максимальным значением адреса является 508.

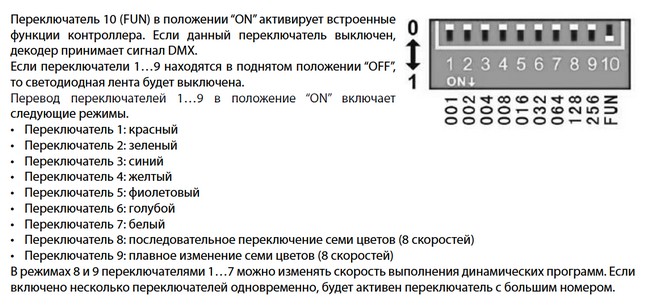

Внимание! Сигнал DMX может приниматься декодером, только в том случае, если переключатель 10 (FUN) выключен.





Д
ополнительные
функции декодера
