DMX декодер LED RGB (арт.50-4775)


Технические характеристики


Описание
Декодер преобразователь цифрового сигнала DMX-512 в RGB (3 канала с PWM, ШИМ модуляция).
Выбор параметров ШИМ: частоты 1500/200 Гц и зависимости  логарифмическая/линейная.
▪ Наличие параллельного выхода DMX-512 для транзитного подключения.
▪ Ручной выбор адреса кнопки/индикатор.
▪ Универсальный 3-х канальный DMX декодер
▪ Функции 3-х канального (RGB), 2-х канального (MIX) и одноканального (DIM) декодера.
Электрические параметры

Вход: сигнал DMX-512;
Рабочее напряжение DC 12В/24В (питание= выход);
Выход декодера: 3 канала (общий анод "+V"); Максимальная нагрузка: 6А на канал, 216Вт (DC12В), 432Вт (DC24В).

Цена базовая с НДСзвоните
Цена оптовая с НДСзвоните


1. Универсальный 3-х канальный DMX декодер для ШИМ управления светодиодной лентой и другими светодиодными источниками света с напряжением питания 12 или 24В.
2. Управляется цифровым сигналом по стандарту DMX512.
3. Может выполнять функции 3-х канального (RGB), , 2-х канального (MIX) и одноканального (DIM) декодера. В зависимости от выбранного режима меняется адресация выходных каналов.
4. DMX адрес выставляется кнопками на корпусе и отображается на цифровом дисплее.
5. Удобные безвинтовые клеммы для подключения.

Установка, подключение и управление

ВНИМАНИЕ!
Во избежание поражения электрическим током перед началом работ отключите электропитание. Все работы должны проводиться только квалифицированным специалистом.

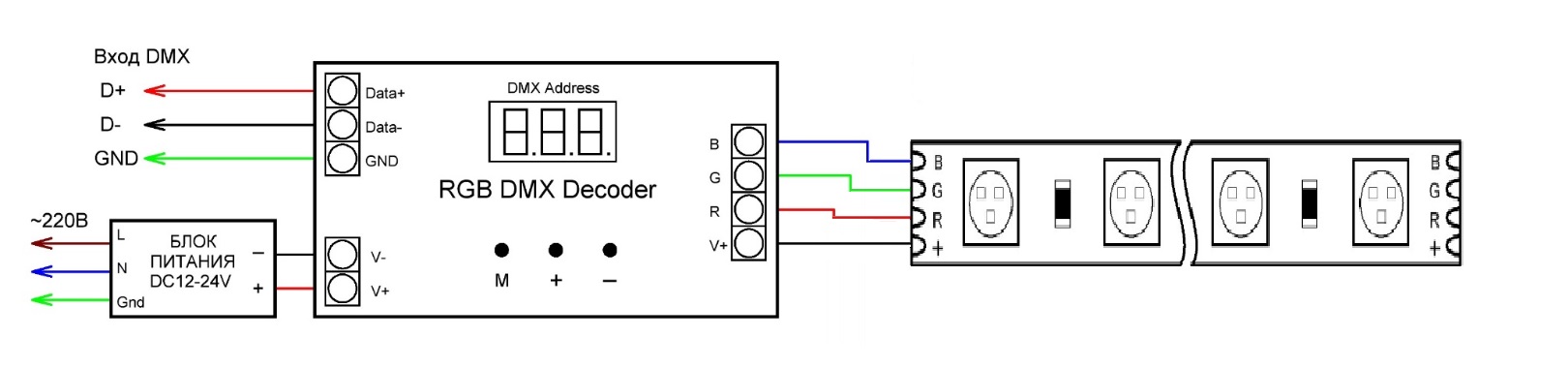

Схема и последовательность подключения


1. Отключите электропитание.
2. Извлеките контроллер из упаковки и убедитесь в отсутствии механических повреждений.
2. Подключите светодиодную ленту или другой совместимый светодиодный источник света к выходу контроллера, соблюдая полярность и расположение проводов RGB.
3. Соблюдая полярность, подключите к декодеру блок питания.
4. Убедитесь, что схема собрана правильно, полярность соблюдена, провода нигде не замыкаются.
5. Включите электропитание.

ВНИМАНИЕ! Мощность белого цвета многих лент RGB+W в три раза больше, чем мощность каждого из цветов  R, G или B. При необходимости используйте дополнительный усилитель для белого канала.


6. Установите адрес декодера. Настройка декодера осуществляется при помощи 3-х кнопок, расположенных под цифровым индикатором. Устанавливаемые режимы и адрес отображаются на индикаторе. Сохранение выбранного режима происходит автоматически по истечении 10 секунд или после удержания любой из трех кнопок.
9. Установка DMX адреса.
- Чтобы установить  DMX адрес декодера, нажмите и удерживайте кнопку “M” более 3 секунд пока на экране не загорятся точки.
- Установите нужный адрес кнопками “+” и “-”. Одно нажатие кнопки изменяет адрес на  1 адрес, удерживание кнопки позволяет быстро изменять значение.

На экране постоянно отображается DMX адрес – нормальное получение DMX  сигнала.
На экране поочередно отображается DMX адрес и буква [P] - DMX сигнал отсутствует.
На экране поочередно отображается DMX адрес и [---] - DMX  сигнал подключен неправильно .
