DMX декодер LED 24 канала (с режимом RGB контроллера) (арт.50-7672)


Технические характеристики


Описание
Декодер DMX 512 - 8хRGB с режимом автономной работы (9 программ).
▪ Преобразователь цифрового сигнала DMX-512 в RGB (8х3 канала с PWM, ШИМ модуляция).
▪ Наличие параллельного выхода DMX-512 для транзитного подключения.
▪ Подключение DMX разъемы XLR3 и RJ45
▪ Ручной выбор адреса DIP-переключателем.
▪ Опция автономной работы декодера в режиме встроенного RGB (8x3) LED контроллера, по предустановленным сценариям (7 статических и 2 динамических, для тестовой работы подсветки).
Электрические параметры

Вход: сигнал DMX-512;
Рабочее напряжение DC 12В/24В (питание= выход);
Выход декодера: 24 канала (8хRGB, общий анод "+V"); Максимальная нагрузка: 4А на канал, 1440Вт (DC12В), 2880Вт (DC24В).

Цена базовая с НДСзвоните
Цена оптовая с НДСзвоните


1. Декодер принимает DMX сигнал от контроллера или пульта и управляет светодиодной RGB лентой или другими светодиодными источниками света с напряжением питания 12/24В, поддерживающими управление ШИМ (PVM)
2. Управляется по стандартному цифровому протоколу DMX512.
3. 24 канала позволяют управлять 24-мя одноцветными или 8-ю RGB устройствами.
4. Адреса DMX каналов устанавливаются при помощи DIP переключателей.
5. Встроенные программы для тестирования подключенных устройств.
6. Прочный металлический корпус.
7. Два типа разъемов для подключения DMX шины - XLR и RJ45.


Установка и подключение

ВНИМАНИЕ!
Во избежание поражения электрическим током перед началом работ отключите электропитание. Все работы должны проводиться только квалифицированным специалистом.



1. Извлеките декодер из упаковки и убедитесь в отсутствии механических повреждений.
2. Закрепите декодер в месте установки.

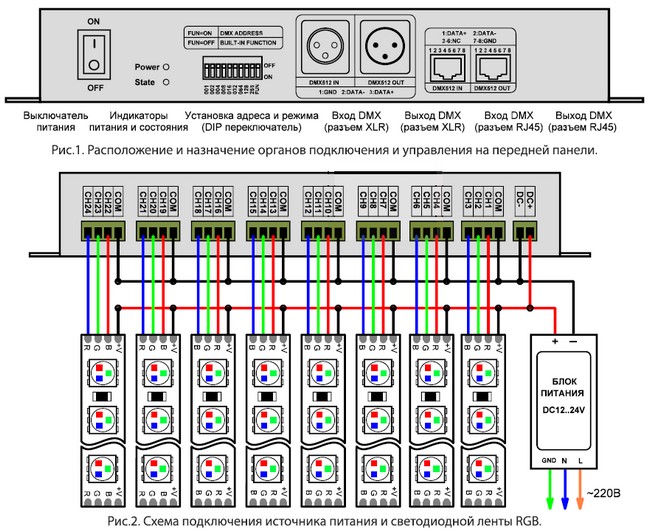

3. Подключите светодиодную ленту или другой светодиодный источник света к выходу декодера согласно приведенной схеме (рис.2), соблюдая полярность и порядок подключения проводов RGB.
4. Подключите ко входу декодера DMX512 IN провода от выхода DMX контроллера, согласно таблице. Соблюдайте полярность.



5. Убедитесь, что выходное напряжение используемого источник питания соответствует напряжению питания декодера и ленты.
6. Подключите выход источника питания ко входу питания декодера и к ленте, согласно схеме на Рис.2.
ВНИМАНИЕ! Общий плюсовой провод ленты подключается непосредственно к плюсовому проводу источника питания. Ко входу COM декодера подключается минусовой провод питания.
7. Проверьте надежность всех подключений, убедитесь, что схема собрана правильно и провода нигде не замыкаются. Короткое замыкание на выходе канала может привести к его отказу.

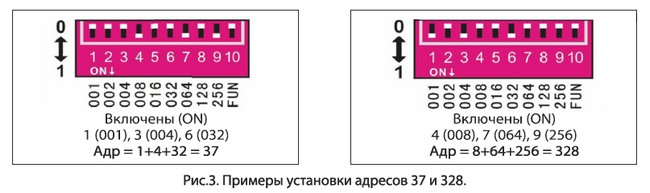

8. Установите DMX адрес декодера при помощи DIP переключателей. Ниже приведены примеры установки адресов. Установленный адрес будет соответствовать каналу CH1 декодера.



9. Соедините вход блока питания с электросетью.
10. Выключите питание и проверьте работу оборудования.
11. Для проверки работоспособности и правильности подключения нагрузки в декодере предусмотрен режим встроенных функций. Для включения режима переведите DIP переключатель 10(FUN) в положение ON (вниз).

ПРИМЕЧАНИЕ!
1. Сигнал DMX может приниматься декодером только в том случае, если переключатель 10(FUN) выключен (положение OFF).
2. После изменения положения DIP переключателей выключите и вневь включите декодер, чтобы изменения вступили в силу.
В режиме тестирования DIP переключателями 1-7 можно включать 7 статических цветов.
Переключатель 8 включает последовательное переключение семи цветов.
Переключатель 9 включает плавное изменение семи цветов.
В режимах 8 и 9 переключателями 1...7 можно изменять скорость выполнения динамических программ.
Если включено несколько переключателей одновременно, будет активен переключатель с большим номером.
