Датчик движения инфракрасный (TDM-017841,220В)(арт.50)


Технические характеристики


Описание
- Наличие датчика освещенности
- Время задержки 10сек...8мин
- Радиус срабатывания 6 метра
- Угол обнаружения 360 град
- Высота монтажа 2,2-4м
Электрические параметры
Напряжение питания: AC 220-240В
Мощность нагрузки:
1200Вт (для ламп накаливания),
300Вт (для энергосберегающих ламп)
Чувствительность датчика 3...2000Лк
Потребляемая мощность 0,45 Вт
Цена базовая с НДС1 470 руб.
Цена оптовая с НДС1 397 руб.


• Пассивный инфракрасный датчик движения, совмещённый с датчиком света.
• Предназначен для управления лампами, светильниками, прожекторами и другими устройствами с напряжением питания 220В.
• Конструкция датчика предназначена для установки в подвесной или натяжной потолок.
• Датчик продлевает срок службы ламп и снижает затраты на электроэнергию.
• Время выключения после прекращения движения настраивается в пределах от 10 секунд до 8 минут.
• Радиус действия фиксированный и составляет 6 метров.
• Угол обнаружения 360 градусов.
• Наличие встроенного датчика освещенности с изменяемой чувствительностью позволяет настроить датчик на автоматическое включение света в тёмное время суток.
• Использование принципа пассивного инфракрасного детектирования гарантирует отсутствие вредного высокочастотного излучения.
• Датчик рассчитан на использование внутри помещений.


Установка и схема подключения

Внимание!
Перед подачей напряжения обязательно проверьте правильность всех подключений и убедитесь в отсутствии замыканий и исправности нагрузки. Короткое замыкание в цепи нагрузки датчика может вывести его из строя.

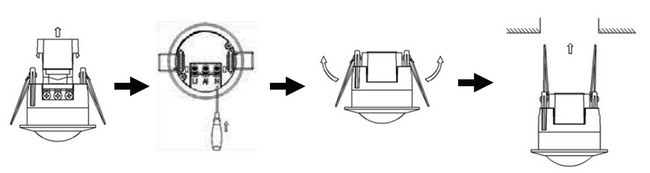

1. Выключите электропитание.
2. Вырежьте отверстие для установки датчика.
3. Снимите крышку, закрывающую клеммы.
4. Подключите провода питания и нагрузки к датчику движения и зафиксируйте их, закрутив винты.
5. Поднимите скобы держателя и вставьте датчик движения в вырезанное отверстие.
6. При наличии на датчике защитной пленки, снимите её.
7. Включите питание и проверьте датчик (см. пункт «Настройка и эксплуатация»).






Настройка и эксплуатация

1. На корпусе устройства находится 2 регулятора, которыми можно устанавливать необходимые параметры работы датчика.
LUX – регулировка чувствительность датчика освещенности от 3 до 2000 Люкс.
TIME – установка времени выключения нагрузки после прекращения движения в диапазоне от 10 секунд до 8 минут.
2. При первом включении проверьте работу датчика:
2.1. Установите регулятор LUX на максимум (по часовой стрелке). В этом положении датчик будет срабатывать не только в тёмное время суток, но и днем. Если яркий свет попадает на датчик (освещенность > 2000 ЛК), протестируйте датчик в более тёмном месте.
2.2. Установите регулятор TIME на минимум (против часовой стрелки). В этом положении выключение нагрузки будет происходить через время от 5 до 30 секунд после прекращения движения.
2.3. Включите оборудование. Через 30 секунд датчик должен войти в рабочий режим.
2.4. Проверьте срабатывание датчика на движение.
3. Убедившись в правильности работы датчика, установите требуемые параметры.



Возможные проблемы и пути их решения

1. Подключенное к датчику устройство не работает.
1.1. Проверьте правильность подключения устройства и исправность нагрузки. Если на подключенном к датчику устройстве есть выключатель, включите его.
1.2. Убедитесь, что напряжение питания подано и соответствует норме.
1.3. Проверьте установку органов регулировки. Протестируйте датчик (см. пункт 2 раздела «Настройка и эксплуатация».)
1.4. Слишком яркий свет попадает на датчик освещенности. Протестируйте датчик в более тёмном месте.
2. Низкая чувствительность срабатывания.
2.1. Убедитесь, что датчик не закрыт посторонними предметами, затрудняющими прохождение инфракрасных волн.
2.2. Проверьте, что датчик установлен на рекомендуемой высоте.
2.3. Убедитесь, что движение происходит в зоне детектирования датчика.
3. Датчик не отключает подключенное устройство.
3.1. В зоне действия датчика постоянно присутствует движение.
3.2 Установлено слишком большое время выключения.
4. Происходят ложные срабатывания датчика.
4.1 В зоне действия датчик находятся предметы, создающие перепады температуры (обогреватели, кондиционеры).
4.2. Свет, включаемый датчиком движения, засвечивает датчик освещенности. Измените расположение датчика, отрегулируйте чувствительность датчика света.
