Датчик движения инфракрасный (TDM-015655,12/24В)(арт.50)


Технические характеристики


Описание
- Радиус срабатывания 5...8 метра
- Время задержки 3...20 минут
- Угол обнаружения 120 град
Электрические параметры
Напряжение питания DC12-24В
Мощность нагрузки: 96Вт(DC12В), 192Вт(DC24В)
Цена базовая с НДС2 150 руб.
Цена оптовая с НДС2 043 руб.


Инфракрасный пассивный датчик движения, используемый для управления устройствами с напряжением питания 12-24В светодиодными лентами, лампами и прожекторами.
Включение происходит при появлении движения в зоне действия датчика.
Время отключения после срабатывания настраивается в пределах от 3 до 20 минут.
Расстояние срабатывания 5-8 м.
Угол зоны срабатывания 120 градусов.

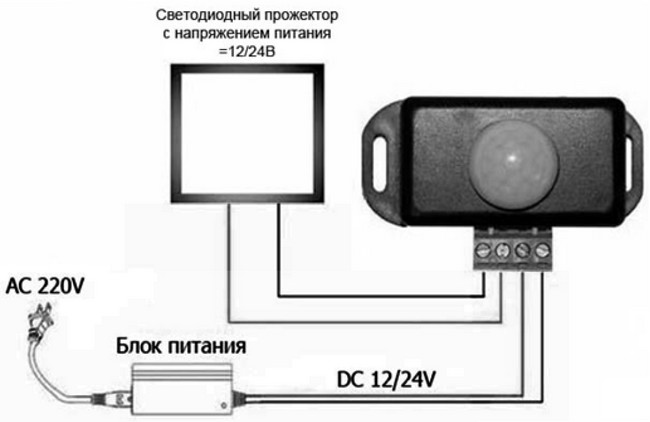

Установка и схема подключения

Внимание!
Перед включением питания обязательно проверьте все подключения, убедитесь в соблюдении полярности подключения всех проводов и в отсутствии замыканий. Присутствие короткого замыкания в нагрузке датчика может вывести его из строя. При выборе места установки датчика учитывайте, что датчик более чувствителен к пересечению зоны действия, чем к движению по направлению к датчику или от него.


• Подключите источник света к датчику движения.
• Подключите датчик движения к блоку питания.
• Убедитесь, что соблюдена полярность.
• Подключите блок питания к сети переменного тока 220В.









Настройка времени включения

На задней стороне сенсорного датчика находится регулятор, вращая который, вы можете регулировать время отключения после срабатывания. При вхождении кого-либо в зону срабатывания датчика, освещение включается. При покидании этой зоны или прекращении движения в зоне освещение автоматически выключается через установленное Вами время.
