3.3. ДНЕВНАЯ МАРКИРОВКА И СВЕТООГРАЖДЕНИЕ ПРЕПЯТСТВИЙ


См. также Приказ Росаэронавигации от 28 ноября 2007 г. N 119 Об утверждении Федеральных авиационных правил Размещение маркировочных знаков и устройств на зданиях, сооружениях, линиях связи, линиях электропередачи, радиотехническом оборудовании и других объектах, устанавливаемых в целях обеспечения безопасности полетов воздушных судов

3.3.1. Дневная маркировка и светоограждение высотных препятствий предназначены для информации о наличии этих препятствий.

3.3.2. Препятствия подразделяются на препятствия, расположенные на при аэродромной территории, и на местности в пределах воздушных трасс.

3.3.3. Высотой любого препятствия следует считать его высоту относительно абсолютной отметки участка местности, на которой оно находится.

Если препятствие стоит на отдельной возвышенности, выделяющейся из общего ровного рельефа, высота препятствия считается от подошвы возвышенности.

3.3.4. Препятствия могут быть постоянными и временными. К постоянным препятствиям относятся стационарные сооружения с постоянным месторасположением, к временным - все временно установленные высотные сооружения (строительные краны и леса, буровые вышки, опоры временных линий электропередач и т. п.).

3.3.5. Дневной маркировке подлежат:

- все неподвижные постоянные и временные препятствия, расположенные на при аэродромной территории и воздушных трассах, возвышающиеся над установленными поверхностями ограничения препятствий, а также объекты, расположенные в зонах движения и маневрирования ВС, наличие которых может нарушить или ухудшить условия безопасности полетов;

- расположенные на территории полос воздушных подходов на следующих расстояниях:

до 1 км от ЛП все препятствия;

от 1 км до 4 км высотой более 10 м;

от 4 км до конца ПВП высотой 50 м и более;

объекты УВД, радионавигации и посадки независимо от их высоты и места их расположения;

объекты высотой 100 м и более независимо от места их расположения

3.3.6. Маркировку объектов и сооружений должны выполнять предприятия, а также организации, которые их строят или эксплуатируют.

3.3.7. Необходимость и характер маркировки и светоограждения проектируемых зданий и сооружении определяются в каждом конкретном случае соответствующими органами гражданской авиации при согласовании строительства.

3.3.8. Радиотехнические объекты, расположенные на при аэродромной территории, подлежат специальной маркировке и светоограждению по требованию ДВТ и МО РФ.

3.3.9. Препятствия, особо опасные для полетов ВС, независимо от места их расположения, должны иметь средства радиомаркировки, состав и тактико-технические данные которых в каждом отдельном случае должны согласовываться с ДВТ и МО РФ.

3.3.10. Дневной маркировке не подлежат объекты, которые затенены более высокими маркированными объектами.

Примечание: Затененным препятствием является любой объект или сооружение, высота которого не превышает высоты, ограниченной двумя плоскостями:

- горизонтально, проведенной через вершину маркированного объекта, и направлении от ВПП;

- наклонной, проведенной через вершину маркированного объекта и имеющей нисходящий уклон 10 % в направлении к ВПП.

3.3.11. Дневная маркировка должна отчетливо выделяться на фоне местности, быть видна со всех направлений и иметь два резко отличающихся друг от друга маркировочных цвета: красный (оранжевый) и белый.

3.3.12. Объекты, которые по своему функциональному назначению должны находиться вблизи ЛП и на территории ПВП, предназначенные для обслуживания полетов (объекты УВД, БПРМ, ДПРМ, ГРМ, КРМ и др., исключая КДП):

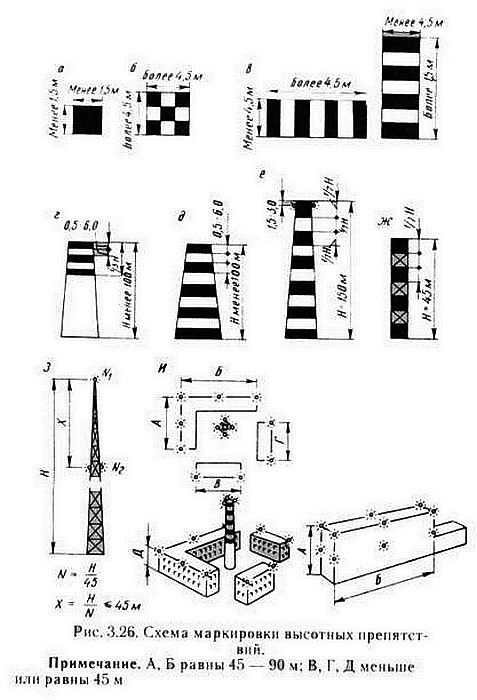

а) проекция которых на любую вертикальную плоскость имеет ширину и высоту менее 1,5 м, должны окрашиваться в один хорошо заметный цвет (оранжевый или красный) в соответствии с рис. 3.26. а;

б) имеющие сплошные поверхности, проекция которых на любую вертикальную плоскость составляет или превышает 4,5 м в обоих измерениях, должны маркироваться квадратами со стороной 1,5 - 3.0 м в виде шахматной доски, причем углы должны окрашиваться в более темный цвет (рис. 3.26. б);

в) имеющие сплошные поверхности, одна сторона которых в горизонтальном или вертикальном измерении превышает 1.5 м, а другая сторона в горизонтальном или вертикальном измерении составляет менее 4,5 м, должны окрашиваться чередующимися по цвету полосами шириной 1,5 - 3,0 м. Полосы наносят перпендикулярно большему измерению и крайние окрашивают в темный цвет (рис. 3.26, в).

3.3.13. На при аэродромной территории аэропортов и воздушных трассах РФ и MBЛ сооружения высотой до 100 м маркируют от верхней точки на 1/3 высоты горизонтальными чередующимися по цвету полосами шириной 0,5 - 6,0 м (рис. 3.26, г).

Число чередующихся по цвету полос должно быть не менее трех, причем крайние полосы окрашивают в темный цвет.

На при аэродромной территории международных аэропортов и воздушных трассах международного значения эти объекты маркируются горизонтальными чередующимися по цвету полосами той же ширины сверху до основания (рис. 3.26, д).

3.3.14. Сооружения высотой более 100 м, а также расположенные в аэропортах сооружения каркасно-решетчатого типа (независимо от их высоты) маркируются от верха до основания чередующимися полосами шириной, принимаемой в соответствии с табл. 3.6, но не более 30 м. Полосы наносят перпендикулярно большему измерению, крайние полосы окрашивают в темный цвет (рис. 3.26, е, ж).

Таблица 3.6

Размеры объектов, м		Ширина полосы, м
не более	не превышая
100	210	1/7 высоты объекта
210	270	1/9 высоты объекта
270	330	1/11 высоты объекта
330	390	1/13 высоты объекта
390	450	1/15 высоты объекта
450	510	1/17 высоты объекта
510	570	1/19 высоты объекта
570	630	1/21 высоты объекта

3.3.15. Световое ограждение должно быть предусмотрено на всех препятствиях, указанных в п.п. 3.3.2 - 3.3.14, с целью обеспечения безопасности при ночных полетах и полетах при плохой видимости.

3.3.16. Для светового ограждения должны быть использованы заградительные огни. На особо опасных препятствиях устанавливаются высокоинтенсивные огни.

3.3.17. Препятствия должны иметь световое ограждение на самой верхнем части (точке) и ниже через каждые 45 м. Расстояния между промежуточным, ярусами, как правило, должны быть одинаковыми.

На дымовых трубах верхние огни размещаются ниже обреза трубы на 1,5 - 3,0м. Схемы маркировки и светоограждения приведены на рис. 3.26,з,и. Количество и расположения заградительных огней на каждом ярусе должно быть таким, чтобы с любого направления полета (под любым углом азимута) было видно не менее двух заградительных огней.

3.3.18. Сооружения, превышающие угловые плоскости ограничения высоты препятствий, дополнительно светоограждаются сдвоенными огнями на уровне пересечения их плоскостями.

3.3.19. В верхних точках препятствия устанавливается по два огня (основной и резервный), работающих одновременно, или по одному при наличии устройства для автоматического включения резервного огня при выходе из строя основного огня. Автомат включения резервного огня должен работать так, чтобы в случае выхода его из строя остались включенными оба заградительных огня.

3.3.20. Если в каком-либо направлении заградительный огонь закрывается другим (ближним) объектом, то на этом объекте должен быть предусмотрен дополнительный заградительный огонь. В этом случае заградительный огонь, закрытый объектом, если он не обозначает препятствия, не устанавливается.

3.3.21. Протяженные препятствия или их группа, расположенные близко один от другого, светоограждаются в самых верхних точках с интервалами не более 45 м по общему контуру. Верхние точки наиболее высоких препятствий внутри огражденного контура и угловые точки протяженного препятствия должны обозначаться двумя заградительными огнями в соответствии с правилами, предусмотренными в п. 3.3.19 (см. рис. 3.26, и).

3.3.22. Для протяженных препятствий в виде горизонтальных сетей (антенн, линий электропередач и др.), подвешенных между мачтами, заградительные огни устанавливаются на мачтах (опорах) независимо от расстояния между ними.

3.3.23. Высокие здания и сооружения, расположенные внутри застроенные районов, светоограждаются сверху вниз до высоты 45 м над средним уровнем высоты застройки.

В отдельных случаях, когда расположение ярусов заградительных огней нарушает архитектурное оформление общественных зданий, расположение огней по фасаду может быть изменено по согласованию с соответствующими отделами Департамента воздушного транспорта.

3.3.24. Светораспределение и установка заградительных огней должны обеспечивать наблюдение их со всех направлений в пределах от зенита до 5° ниже горизонта. Максимальная сила света заградительных огней должна быть направлена под углом 4 - 15° над горизонтом.

3.3.25. Заградительные огни должны быть постоянного излучения красного цвета с силой света во всех направлениях не менее 10 кд.

3.3.26. Для светоограждения отдельно стоящих препятствий, расположенных вне зон аэродромов и не имеющих вокруг себя посторонних огней, могут быть применены огни белого цвета, работающие в проблесковом режиме. Сила заградительного огня в проблеске должна быть не менее 10 кд, а частота проблесков - не менее 60 в мин.

В случае установки на объекте нескольких проблесковых огней должна быть обеспечена одновременность проблесков.

3.3.27. Световое ограждение должно включаться для работы на период темного времени суток (от захода до восхода солнца), а также на период светлого времени суток при плохой и ухудшенной видимости (туман, дымка, снегопад, дождь и т. п.).

3.3.28. Включение и выключение светового ограждения препятствий в районе аэродрома должны производиться владельцами объектов и диспетчерским пунктом УВД по заданному режиму работы.

На случай отказа автоматических устройств для включения заградительных огней необходимо предусмотреть возможность включения заградительных огней вручную.

3.3.29. Средства светового ограждения аэродромных препятствий по условиям электропитания должны относиться к потребителям электроэнергии первой категории.

Допускается электропитание заградительных огней по одной кабельной линии с шин питания электроприемников первой категории надежности.

3.3.30. Заградительные огни и светомаяки должны питаться по отдельным фидерам, подключенным к шинам распределительных устройств. Фидеры должны быть обеспечены аварийным (резервным) электроснабжением.

Рекомендуется предусматривать включение аварийного электропитания на случай выхода из строя основного источника и понижения напряжения или кратковременного его исчезновения.

3.3.31. Средства светового ограждения должны иметь надежное крепление, подходы для безопасного обслуживания и приспособления, обеспечивающие точную их установку в первоначальное положение после обслуживания.

3.3.32. Участки аэродрома, не пригодные для эксплуатации в ночное время, должны быть обозначены заградительными огнями у начала и конца участков. При этом на непригодных участках РД рулежные огни выключаются. Заградительный огонь должен быть постоянного излучения, красного цвета и иметь силу света не менее 10 кд.

3.3.33. Заградительные огни, устанавливаемые на объектах, находящихся на курсах взлета и посадки ВС (ДПРМ, БПРМ, КРМ и т.п.), должны быть размещены на линии, перпендикулярной оси ВПП, с интервалом между огнями не менее 3,0 м. Огонь должен быть сдвоенной конструкции и силой света не менее 30 кд.
