Запущена в производство новая линейка светодиодных светильников СДУ-150 от компании ЛюменЛайт (www.lumenled.ru) (производственное подразделение ТД "МЕГАПРОМ").

Особенностью новой серии LED светильников являются:
  • Повышенная удельная яркость свечения на 1 Вт на основе новых специальных светодиодов CREE,
  • Специально сконструированный теплоотводящий корпус светильника  (позволяет работать светодиодам при температуре 70 С);
  • Улучшенный источник тока питания светодиодов на основе нового импульсного драйвера управления;
  • Современный городской дизайн и высокая степень пылевлагозащищенности IP65.

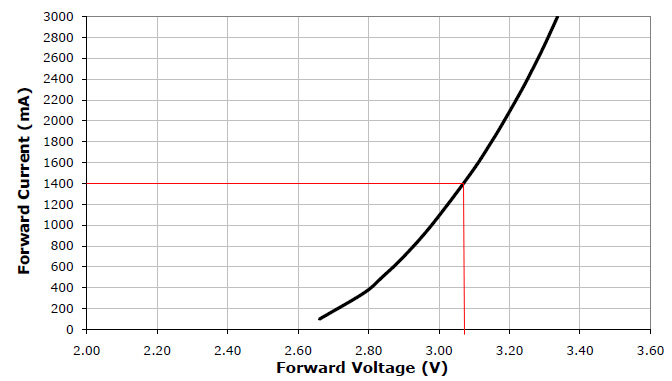

В основе современных светодиодных светильников заложен принцип "меньшее потребление- большая светоотдача". Как это реализовано? Для этого выбраны самые качественные и самые яркие светодиоды. Таковыми являются светодиоды фирмы CREE:  160 лм/Вт при токе 350 мА. Вольт-Амперная характеристика этих светодиодов представлена на рис.1.







Рис.1. Вольт-Амперная характеристика светодиодов CREE.

В качестве источника тока для светодиодов использованы известные и заслужившие популярность благодаря высокой надёжности и прекрасным техническим характеристикам микросхемы Mean Well Enterprises Co., Ltd.
Линейка драйверов серии LPC -60 -1400 (1,4 А) позволяет  широко изменять  возможности в построении схем светодиодных светильников различных параметров. КПД данных источников тока составляет 85%, а диапазон рабочих температур допускает работу -30...+ 70 С.
Драйвер LPC-60-1400 позволяет получить от светодиода XMLAWT-00-0000-0000T6053 при токе 1,4 А и падении на нём 3,07 В  560 Люмен.
На рис.2 представлена вольт-амперная характеристика в окрестности выбранного оптимального рабочего диапазона.

Рис. 2. Участок вольт-амперной характеристики светодиода CREE в окрестности оптимальной рабочей области.

Потребляемая мощность:

1,4 А х 3,07 В х 10 шт = 43 Ватт и поделить на 0,85 (кпд источника 85%) = 51 Ватт
В результате: 560 х 10 = 5600 Люмен на 51
Можно изготовить светильник на 30 светодиодах и трёх драйверах, что позволит получить прожектор  с тремя независимыми схемами. Фактически, это будет три светильника в одном.
Итого:
51 х 3 = 153 Ватт
5600 х 3 = 16800 Люмен!!!

Очень важное значение имеет охлаждение кристалла светодиода в процессе работы, поэтому корпуса прожекторов изготовлены из конструктивно выполненных алюминиевых радиаторов, форма которых позволяет рассеять выделяемое тепло.

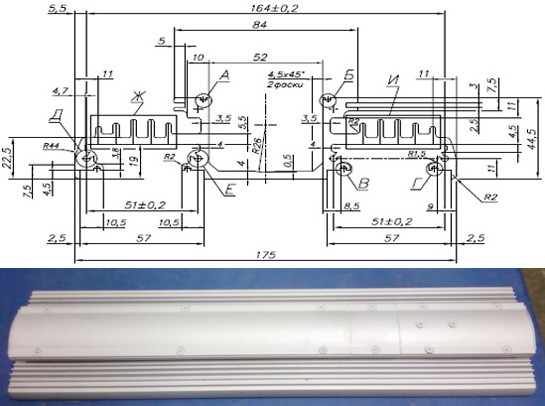

Корпуса светильников специально изготовлены конструкторами одного из московских КБ (рис.3)

Рис. 3. Форма алюминиевого профиля-радиатора для светодиодного прожектора.

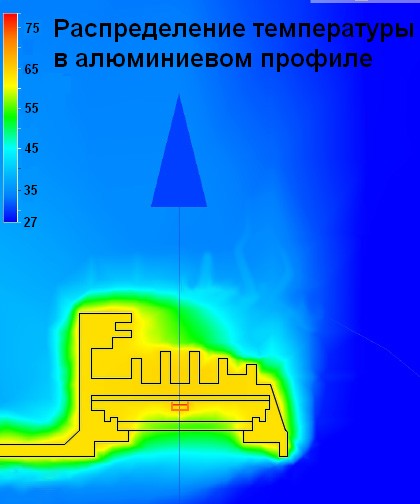

На рис. 4 представлено распределение температуры в алюминиевом радиаторе, которое получено с помощью инфракрасной камеры. Из рисунка видно, что место установки светодиодов нагревается не выше 75 С (это нормально для непосредственного места крепления) и практически сразу остывает до 70 С. Это действительно указывает на эффективность конфигурации геометрии профиля.

Рис. 4. Тепловое распределение в профиле радиатора.

Для защиты светодиодов от воздействия окружающей среды служит ударопрочный монолитный поликарбонат, который в совокупности с крышкой отсека драйвера обеспечивает светильнику защиту IP-65.
                           Итог:
потребляемая мощность: не более 153 Ватт
              световой поток: 15000 Лм
             степень защиты: IP-65
