ЗОМ-СД Заградительный огонь. Описание и технические характеристики.
Скачать файл «ЗОМ-СД и ЗОМ-ЛСД Сравнительные характеристики. » (115,19 Кб.)
Скачать файл «ЗОМ-СД и СДЗО-05 Сравнительные характеристики. » (137,79 Кб.)
Скачать файл «ЗОМ-СД и ЗОСД Сравнительные характеристики. » (117,94 Кб.)


Заградительный Огонь малой интенсивности на Светоизлучающих Диодах (ЗОМ-СД)

    Часто в проектной документации встречаются светодиодные заградительные огни ЗОМ-СД. и ЗОМ-СД-А. По просьбе клиентов ниже приводится описание светодиодных заградительных огней серии ЗОМ-СД (по данным сайта производителя www.tehnomor.ru).
Заградительные огни ЗОМ-СД (Техномор) на светоизлучающих диодах существуют с 2000 года. Данные светотехнические устройства предназначены для световой маркировки высотных зданий и протяженных объектов, представляющих угрозу для безопасности движения воздушного транспорта в темное время суток.
     Повышенная необходимость в применении заградительных огнях присутствует на  аэропортах, антенных башнях предприятий связи, трубах промышленных предприятий и других высотных объектах.
     Заградительные огни ЗОМ-СД и ЗОМ-СД-А, как и другие светодиодные заградительные огни (ЗОМ-ЛСД, СДЗО-05 ЗОМ-ПП) имеют некоторые технические и эксплуатационные особенности по сравнению с ранее выпускавшимися заградительными огнями на лампах накаливания ЗОЛ, ЗОЛ-2М (ГСТЗ). Светодиодные заградительные огни имеют меньшие габаритные размеры; меньшее  энергопотребление (примерно в 10 раз) и более высокий срок службы. Экономия электроэнергии за счет светодиодных излучателей дает быструю окупаемости огней типа ЗОМ. Снижение объема технического обслуживания светодиодных заградительных огней (отсутствует необходимость периодической замены перегоревших ламп накаливания) уменьшает сервисные расходы.
     ЗОМ-СД устойчив к перепадам питающего напряжения в широких пределах. Доступны три модификации ЗОМ-СД  в зависимости от питающего напряжения : 220В 50Гц, 48В и 24В постоянного тока. Огни ЗОМ-СД сертифицированы.

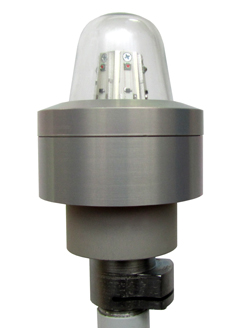

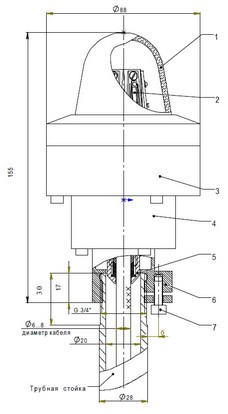

Внешний вид модификации ЗОМ-СД и ЗОМ-СД-А

Основные технические характеристики ЗОМ-СД и ЗОМ-СД-А*
Продолжительность горения, лет...........................................................более 10
Потребляемая мощность, Вт...................................................................12
Напряжение питания, В...........................................................................220 (под заказ 48В и 24В)
Диапазон рабочих напряжения , В..........................................................160-280
Источник света.....................................................................светодиодный модуль
Цвет свечения..........................................................................красный
Минимальная сила света в нормируемых углах
излучения ±10ºотносительно горизонта (не менее), кд ........................10
Угол излучения в горизонтальной плоскости, град.................................360 (круговой)
Масса ЗОМ-СД в сборе (не более), кг ....................................................2,2
Материал корпуса ЗОМ..............................................................................метал
Материал защитного плафона ЗОМ.............................................................прозрачное стекло
Вышеуказанные технические характеристики ЗОМ-СД обеспечиваются при стандартных внешних воздействующих факторах:
- температура воздуха,............................................................................от-50 до +50
- относительная влажность воздуха при температуре 25 оС...................100%
- ветровая нагрузка (скорость ветра), м/сек  .........................................50
- интенсивность дождя, мм/мин................................................................5
- вибрационная нагрузка в диапазоне частот 20-2000 Гц.......................2g
- акустический шум со звуковым давлением, Дб.....................................130
По условиям эксплуатации световые приборы ЗОМ-СД относятся к категории приборов, работающих  без надзора.
Номинальный режим.......................................................................продолжительный.
Гарантийный срок службы, мес................................................................24
Контроль работоспособности в период эксплуатации..............................визуально
* Справочная информация
