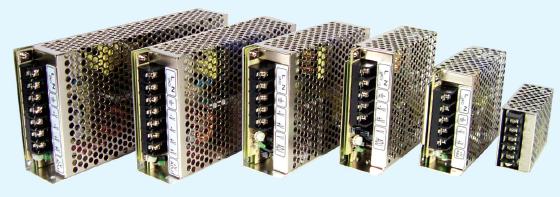

Структура и принцип работы источников питания (Мегапром)

В настоящее время одними из самых передовых источников питания светодиодов и электронной техники являются импульсные источники питания с широтно-импульсной модуляцией ШИМ или PWM . Источник питания ШИМ (от компании Мегапром и MEAN WELL) состоит из следующих пяти структурных частей:
•  цепь подавления электромагнитных помех;
•  сетевой выпрямитель со сглаживающим фильтром входящего тока;
•  преобразователь напряжения (автогенератор) с импульсным трансформатором;
•  устройство управления (ШИМ контроллер) с цепью обратной связи и защитой от перегрузок;
•  выходной выпрямитель и фильтр.

Принцип работы источников питания ШИМ :
Ппри изменении входного напряжения и/или внешней нагрузки, в управляющей схеме производится коррекция по разнице сигнала управления и опорного сигнала посредством обратной связи, которая регулирует ширину импульса питающего напряжения, увеличивая или уменьшая его. В результате чего на выходе источника питания получается стабильное напряжение.

Все качественные современные блоки питания, предлагаемые компанией Мегапром, имеют :

  • Высокоэффективные фильтры от импульсных помех. Фильтр защищает как от помех из сети, так и от распространения собственных при работе импульсного преобразователя
  • Гальваническая развязка нагрузки от сети, осуществляемую с помощью трансформатора с двумя о обмотками.
  • Обратная связь между выходной цепью и импульсным преобразователем, для стабильности работы и стабильности выходных характеристик источника питания.
  • Контроллер и гальваническая развязка (трансформаторная или оптронная) в цепи обратной связи.
  • Высокоэффективные фильтры выходной цепи для фильтрации и сглаживания помех преобразователя.

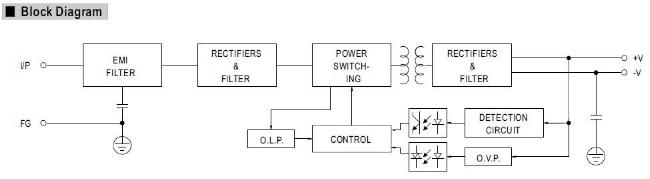

1) Пример базовой структуры импульсного блока питания до 150Вт (с оптронной и трансформаторной развязкой в цепи ОС)

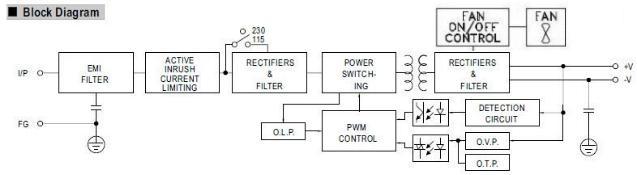

2) Пример базовой структуры импульсного блока питания более 200Вт (может быть как с оптронной и трансформаторной развязкой в цепи ОС), с модулем ограничением пусковых токов, с наличеем контроллера температуры и включения вентилятора охлождения .

Высокий уровень схемотехнических решений обеспечивает отличный пуск даже в морозы при температуре -20..-30С и позволяет их эксплуатировать в морозы до -40 градусов!
