Схемы подключения источников питания ИП (Мегапром)
Скачать файл «Схема подключения источников питания ИП (интерьерные)» (42,75 Кб.)
Скачать файл «Схема подключения источников питания (герметичные IP67)» (40,4 Кб.)


Источники питания AC/DC (интерьерные)


     маркировка входа (INPUT), для подключения к электросети - общепринятая. L(фаза) и N (ноль) - соответственно фаза и ноль 220В , а Желто-зеленый провод - заземление.
ВНИМАНИЕ! Запрещается эксплуатация источника питания без защитного заземления.

     Маркировка проводов выхода (OUTPUT) нанесена на корпусе.
     Для удобства монтажа и подключения, мощные блоки питания (100Вт и более) имеют дублирующие выходы для подключения нагрузки (до 4 шт). В зависимости от мощности и особенностей нагрузки, возможны различные варианты коммутации, например нагрузку мощностью 200Вт можно разбить на две -три группы примерно в равных пропорциях и подключить провода питания к соответствующим выходам блока питания, или если нагрузка мощная и ее питание осуществляется одним кабелем большого сечения, то за паралелить выходы с учетом полярности и подсоединить нагрузку сразу ко всем выходам. Если блок питания недогружен, до достаточно использовать лишь один выходной кабель.

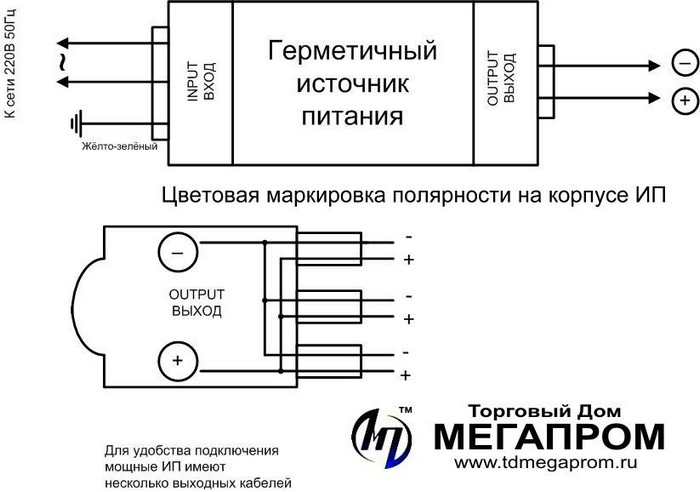

Влагозащищенные источники питания в металлическом корпусе
Выходное напряжение DC 12-24 В (постоянное)



     Цветовая маркировка проводов входа (INPUT), для подключения к электросети - общепринятая. Обычно Brown (коричневый) и Blue (синий) - соответственно фаза и ноль 220В , а Желто-зеленый провод - заземление.
ВНИМАНИЕ! Запрещается эксплуатация источника питания без защитного заземления. Защитный проводник (обще принятое обозначение: желто-зеленого цвета).
     Цветовая маркировка проводов выхода (OUTPUT) нанесена на корпусе. Например обычно "+" - Brown (коричневый), а "-" Blue (синий) , но всеравно следует вначале обратить внимание на надписи возле выхода источника питания (OUTPUT).
     Для удобства монтажа и подключения, мощные блоки питания (100Вт и более) имеют дублирующие выходы для подключения нагрузки (до 4 шт). В зависимости от мощности и особенностей нагрузки, возможны различные варианты коммутации, например нагрузку мощностью 200Вт можно разбить на две -три группы примерно в равных пропорциях и подключить провода питания к соответствующим выходам блока питания, или если нагрузка мощная и ее питание осуществляется одним кабелем большого сечения, то за паралелить выходы с учетом полярности и подсоединить нагрузку сразу ко всем выходам. Если блок питания недогружен, до достаточно использовать лишь один выходной кабель.
