Подключение RGB прожекторов серии СДУ
Схема подключения RGB светодиодных прожекторов зависит от типа прожекторов и рабочих параметров(низковольтный или 220В, тип управления RGB или DMX и.др. особенностей)

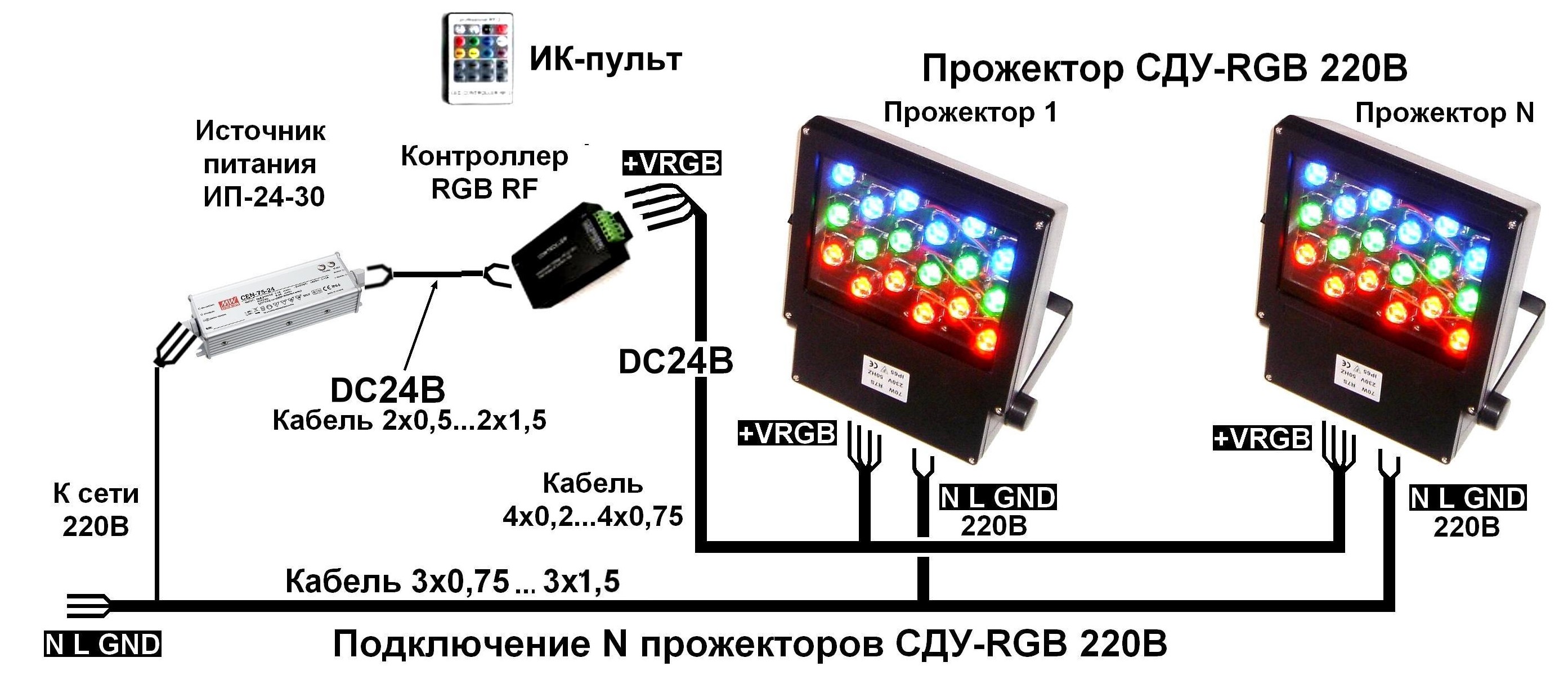

Подключение RGB светодиодных прожекторов с рабочим напряжением 220В и ШИМ RGB управлением 24В.

Потребляемая мощность системы подсветки определяется суммарной мощностью прожекторов + порядка 5Вт(питание управляющего контроллера и источника питания контроллера). Потребление мощности RGB прожекторами осуществляется по линии 220В. Сечение кабеля  выбирается по требованиям ПУЭ, чтобы избежать перегрева. Прожектора и источник питания требуют обязательного заземления!  Управление прожекторами осуществляется слабомощным RGB сигналом управления от RGB контроллера.
