Гибкая светодиодная лента: параметры, выбор, монтаж, подключение
Выбрать светодиодную ленту, не так просто, как кажется на первый взгляд. Дельные советы, как именно выбрать, а потом купить и не пожалеть о покупке ленты, мы дадим в этой статье. Но и это не все. Вы научитесь делать светодиодную подсветку, монтаж светодиодной ленты своими руками, узнаете способы подключения лент.
КАК ВЫБРАТЬ ГИБКУЮ СВЕТОДИОДНУЮ ЛЕНТУ
Светодиодные ленты следует выбирать по следующие параметрам:
  • степень защиты от воды, пыли
  • рабочее напряжение
  • тип светодиодов
  • яркость (световой поток)
  • цвет
  • плотность размещения светодиодов
  • направление свечения

Гибкие ленты делятся на открытые и герметичные светодиодные ленты.
Эксплуатируются, открытая гибкая светодиодная лента и герметичная светодиодная лента , в разных условиях:
  • открытая лента служит исключительно для художественной подсветки интерьера (стены, пол, подвесной и натяжной потолок, оборудование, мебель)
  • герметичная лента - для уличной подсветки и подсветки помещений с повышенной влажностью.
Чтобы не углубляться, есть один параметр на который можно обратить внимание: ленты на основе SMD 5060 светят в три раза ярче, чем SMD 3528. В корпусе SMD 5060 размещены три кристалла, SMD 3528 — однокристалльные. За счет компактного расположения 3-х диодов в одном корпусе, один SMD 5060 стоит дешевле, чем три SMD 3528.
Далее подробная техническая информация, поможет конкретно определиться с выбором и купить светодиодную ленту, как для основного освещения, так и для контражурной подсветки.

СВЕТОДИОДНЫЕ ЛЕНТЫ ОТЛИЧАЮТСЯ:


По типу smd-светодиодов
SMD 3528 3,5х2,8мм 5-7лм По степени защиты (классу защиты) светодиодной ленты:
  • открытые светодиодные ленты — степень защиты IP33 (покрыта лаком)
  • герметичные светодиодные ленты - степень защиты IP65
    (от струй воды под любым углом) и IP67 (от кратковременно погружения в воду)

По величине рабочего напряжения:
  • 12V (компактные, провода тоньше)
  • 24V

По цвету свечения светодиодов:
  • белые
  • монохором
  • RGB
По плотности размещения светодиодов на ленте:
  • стандартная плотность
  • удвоенная плотность
  • двухрядные с удвоенной плотностью
По направлению свечения:
  • светодиодные ленты прямого свечения
  • светодиодные ленты бокового свечения
SMD 335
боковое свечение

3-4лм
SMD 3014 3,0х1,4мм 8-10лм
SMD 3020 3,0х2,0мм 6-8лм
SMD 5060 5,0х6,0мм 18-20лм
SMD 5630
ультраяркие
5,6х3,0мм 40-50лм

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ БЕЗ ПАЙКИ.
КАК РАЗРЕЗАТЬ И СОЕДИНИТЬ СВЕТОДИОДНУЮ ЛЕНТУ.
Если необходимо отрезать лишний участок светодиодной ленты, то место пайки, обозначенное обычно «+» и «-», и будет местом разреза.

Соединитель и коннектор позволяют монтировать светодиодную ленту без пайки. Соединитель крепко фиксирует отрезанные куски ленты стык в стык, тем самым упрощая процесс монтажа.
Стоит отметить, что монтировать светодиодную ленту следует в сухой среде. Во влажных помещениях происходит окисление контактов!



Сегменты и герметичной светодиодной ленты, могут быть объединены в цепь, как без пайки (соединителем или коннектором), так и с помощью пайки. Ленту необходимо предварительно зачистить ножом, освободив контакты от влагозащищенного слоя, и соединить концы отрезков коннектором.
А для восстановления герметичности ленты, конец ленты и место спайки залить силиконовым герметиком.


Внимание!
1) На монтажной ленте, проводящие ток дорожки разрушать нельзя!
2) Перегревать светодиодную ленту в процессе пайки тоже нельзя! Не более 10 сек - время пайки, предельная температура - 260 °С.

ЧТО НУЖНО ЗНАТЬ ДЛЯ СОЗДАНИЯ СВЕТОДИОДНОЙ ПОДСВЕТКИ. КАК ПОДКЛЮЧИТЬ
Подключение светодиодной ленты к сети 220В напрямую запрещено! Понизить выходное напряжение можно посредством блока питания до 12В/24В.
Выходное напряжение источника питания должно соответствовать рабочему напряжению ленты.
А мощность источника питания - больше на 15-20%, во избежание перегрева.
При подключении светодиодной ленты к блоку питания, должна быть соблюдена полярность.
Не подключать последовательно к одному блоку питания ленты с малой мощностью более 5 метров! Увеличение силы тока приведет к перегреву светодиодов, а значит к их быстрому выгоранию и сокращению срока службы.
Не подвергайте светодиодную ленту механическому повреждению, сильно не сгибайте и не царапайте посторонними предметами.
Обратить внимание на поверхность, к которой крепится светодиодная лента. Она должны быть чистой, обезжиренной, сухой, нетокопроводящей (во избежание короткого замыкания).

ДВА СПОСОБА ПОДКЛЮЧЕНИЯ СВЕТОДИОДНЫХ ЛЕНТ К БЛОКУ ПИТАНИЯ
Дополнительное оборудование для подсветки.

Для создания монохромной подсветки :
  • светодиодная лента
  • источник питания
  • диммер (принцип ШИМ регулировки яркости). Подключается между источником питания и лентой.


Светодиодные ленты нужно подключать только параллельно!

С одним источником питания,  способ для мощного источника. Мощность одного блока питания должна быть больше (на 15-20%) суммы мощностей 2-х (или более) лент. Но никак меньше! Сечение дополнительного провода для подключения дополнительной ленты не менее 1,5мм.
Схема подключения светодиодных лент (более двух) к одному источнику питания.
Схема подключения светодиодных лент (более двух) к одному источнику питания.

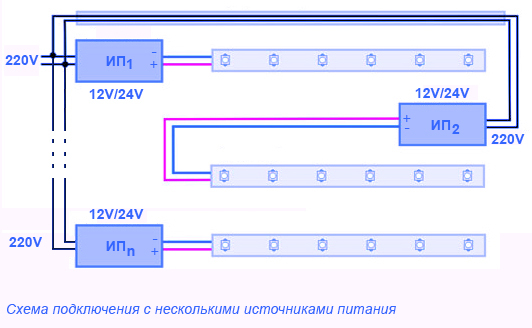

С несколькими  распределенными источниками питания. Компактные блоки питания, при использовании этой схемы, легко скрыть, спрятать. Сечение дополнительного провода для подключения дополнительной ленты не более 1мм.
Схема подключения светодиодных лент к двум (или более) источникам питания.
Схема подключения светодиодных лент к двум источникам питания.

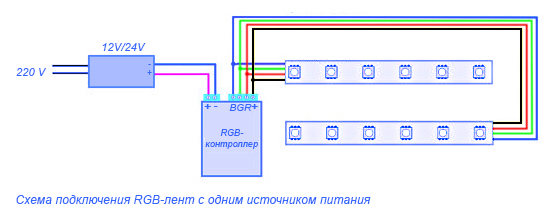

СХЕМА ПОДКЛЮЧЕНИЯ СВЕТОДИОДНОЙ ЛЕНТЫ RGB
Для создания RGB-подсветки:




ТЕПЛООТВОД СВЕТОДИОДНОЙ ЛЕНТЫ
Главный враг светодиодной ленты - перегрев! При должном обслуживании ленты, срок службы будет соответствовать заявленному производителем.

Хороший теплоотвод зависит от:

1) качества светодиода: алюминиевая основа диода служит для отвода тепла

2) толщины печатной платы, на которой размещены светодиоды. Чем больше плотность светодиодов, тем толще должна быть печатная основа


3) алюминиевого профиля, как дополнительного радиатора для теплоотвода.



При монтаже подвесного потолка, ниши из гипсокартона, двухрядную светодиодную ленту или ленту с удвоенной плотностью, вставляют в анодированный алюминиевый профиль для предотвращения перегрева и увеличения срока службы ленты.
Бюджетный вариант предполагает крепление ленты (к гипсокартону, дереву, пластику) на любой пластине из алюминия, которая может заменить профиль.
Грамотное охлаждение RGB-лент (при белом свечении) гарантируют свечение лент более 50000 часов. Яркие светодиодные двухрядные RGB-ленты SMD 5060 (2500лм/м), ультраяркие smd 5630 (1500лм/м) стоят дороже лент для контражура. Экономить на теплоотводе - значит сократить срок службы ленты!

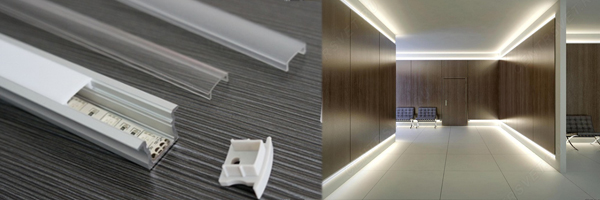

ПРОФИЛИ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ

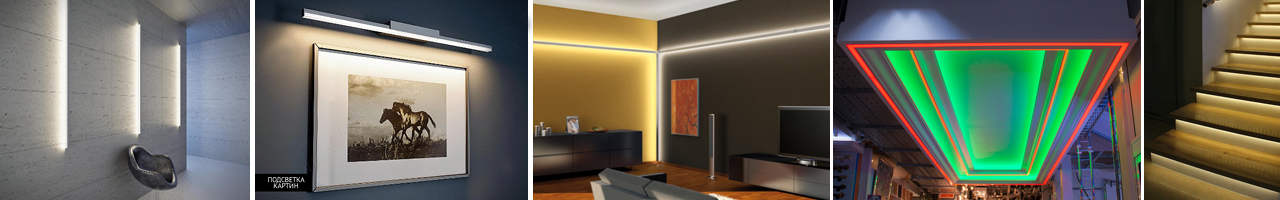

Применение:
• Системы освещения и подсветки внутренних интерьеров,
• кухни, кабинетов, ступеней, витрин.
• Освещение и оформление сцен в театрах.
• Интерьер отелей, офисов. Световая реклама.
• Скрытая подсветка труднодоступных мест.
